MODULARE IONENSTRAHLPLATTFORM

Ionensysteme auf einer gemeinsamen Plattform.

Beginnen Sie mit der Ionenerzeugung, ergänzen Sie den Transfer ins Vakuum und die präzise Massenselektion – oder kombinieren Sie die vollständige Kette in einem integrierten System.

Konfigurationen entdecken E-Mail zu Ihrem Aufbau senden
Vollständiges PI-Select-Ionensystem mit Ionenquelle, Vakuumkammern und Massenfilter
PI-SelectVollständige Kette aus Ionenerzeugung, Transfer und Selektion

EIN IONENWEG · DREI KONFIGURATIONEN

Wählen Sie den Teil der Kette, den Sie benötigen.

Jedes System besteht aus kompatibler pureions-Hardware, kammernahen Boostern, Rack-Elektronik und einer gemeinsamen Steuerungsumgebung.

  1. 01
    ErzeugenKomplexe Moleküle durch Elektrospray oder eine andere geeignete Ionenquelle in die Gasphase überführen.
  2. 02
    ÜbertragenIonen durch effiziente, differentiell gepumpte Stufen von der Atmosphäre ins Vakuum führen.
  3. 03
    SelektierenDen Ionenstrahl mit einem digitalen Quadrupol-Massenfilter analysieren und filtern.
  4. 04
    DeponierenEine definierte Dosis mit kontrollierter kinetischer Energie auf ein Target aufbringen.
PI-PurifyErzeugen + übertragen
PI-QuadSelektieren + optionale Detektion
PI-SelectVollständige Kette

SYSTEMKONFIGURATIONEN

Vom fokussierten Teilsystem bis zum vollständigen Instrument.

Vollständiges PI-Select-Depositionssystem
VOLLSTÄNDIGE KETTE01—04

PI-Select

Massenselektierte Ionen – von der Lösung bis zu Ihrem Experiment.

Die vollständige Kette verbindet Elektrospray-Ionisation, den Transfer durch drei differentiell gepumpte Vakuumstufen und einen digitalen Quadrupol-Massenfilter. Kammern, Pumpen, Sensoren, Elektronik und Software bilden ein integriertes System.

Ausgewählte Leistungsdaten
>300
Massenauflösung m/Δm (typ.)
~10−10 mbar
Vakuumniveau
~1 ML/h
Depositionsrate
  • Modulare ESI-Quelle und Ionentransferoptik
  • Digitaler Quadrupol-Massenfilter (dQMF)
  • Vakuumkammern, Pumpen und Sensoren
  • Booster, Rack-Steuerung und Software
  • Detektions- oder Depositionsschnittstelle
E-Mail zu PI-Select senden
PI-Purify-System zur Ionenerzeugung und zum Ionentransfer
ERZEUGEN + ÜBERTRAGEN01—02

PI-Purify

Elektrospray-Ionen zuverlässig ins Vakuum bringen.

Eine vollständige Kette für Ionenerzeugung und Transfer ohne QMF. Sie versorgt ein nachgelagertes Instrument, wenn an dieser Stelle keine präzise Massenfilterung erforderlich ist.

Ausgewählte Leistungsdaten
<2 mm
Strahldurchmesser
~90%
Ionentransmission
Mehrere nA
Ionenstrom (typ.)
10−1–10−2 L/s
Gastransmission (typ.)
  • Electrospray ion source
  • Funnel- und Multipol-Ionenführungen
  • Differentielle Vakuumstufen
  • Booster, Rack-Steuerung und Software
  • Angepasste nachgelagerte Schnittstelle
E-Mail zu PI-Purify senden
Digitales PI-Quad-Quadrupolsystem mit Elektronik
MASSENSELEKTION03—04

PI-Quad

Quadrupolleistung über Standardelektronik hinaus erweitern.

Ein Quadrupol mit kammernahem Booster, PI-Control-Rack-Elektronik und Software. Der digitale Rechteckantrieb bietet frei einstellbare Frequenz und Amplitude.

Ausgewählte Leistungsdaten
2 kV
Maximale Amplitude
2 MHz
Maximale Frequenz
1 kW
Maximale HF-Leistung
<30 ns
Anstiegs-/Abfallzeit
  • Elektronik für digitale Quadrupol-Massenfilter
  • QMF-Booster und PI-Control-Rack
  • Steuer- und Erfassungssoftware
  • Paulfallen-Konfiguration
  • Kammer und potentialfreier PI-Detektor
E-Mail zu PI-Quad senden

Die Leistungsdaten hängen von der gewählten Hardware, der Ionenspezies und den Betriebsbedingungen ab.

AUF EINEN BLICK

Wo jede Konfiguration eingesetzt wird.

FunktionPI-PurifyErzeugen + übertragenPI-QuadMassenselektionPI-SelectVollständige Kette
Elektrospray-IonenerzeugungEnthaltenVorgelagertEnthalten
Transfer von Atmosphäre ins VakuumEnthaltenVorgelagertEnthalten
Digitale Massenfilterung—EnthaltenEnthalten
Vakuumsystem, Pumpen und SensorenEnthaltenOptionalEnthalten
Booster, Rack-Elektronik und SoftwareEnthaltenEnthaltenEnthalten
Detektions- oder DepositionsstufeKonfigurierbarOptionalKonfigurierbar

Der genaue Umfang und die Schnittstellen werden passend zur Anwendung konfiguriert.

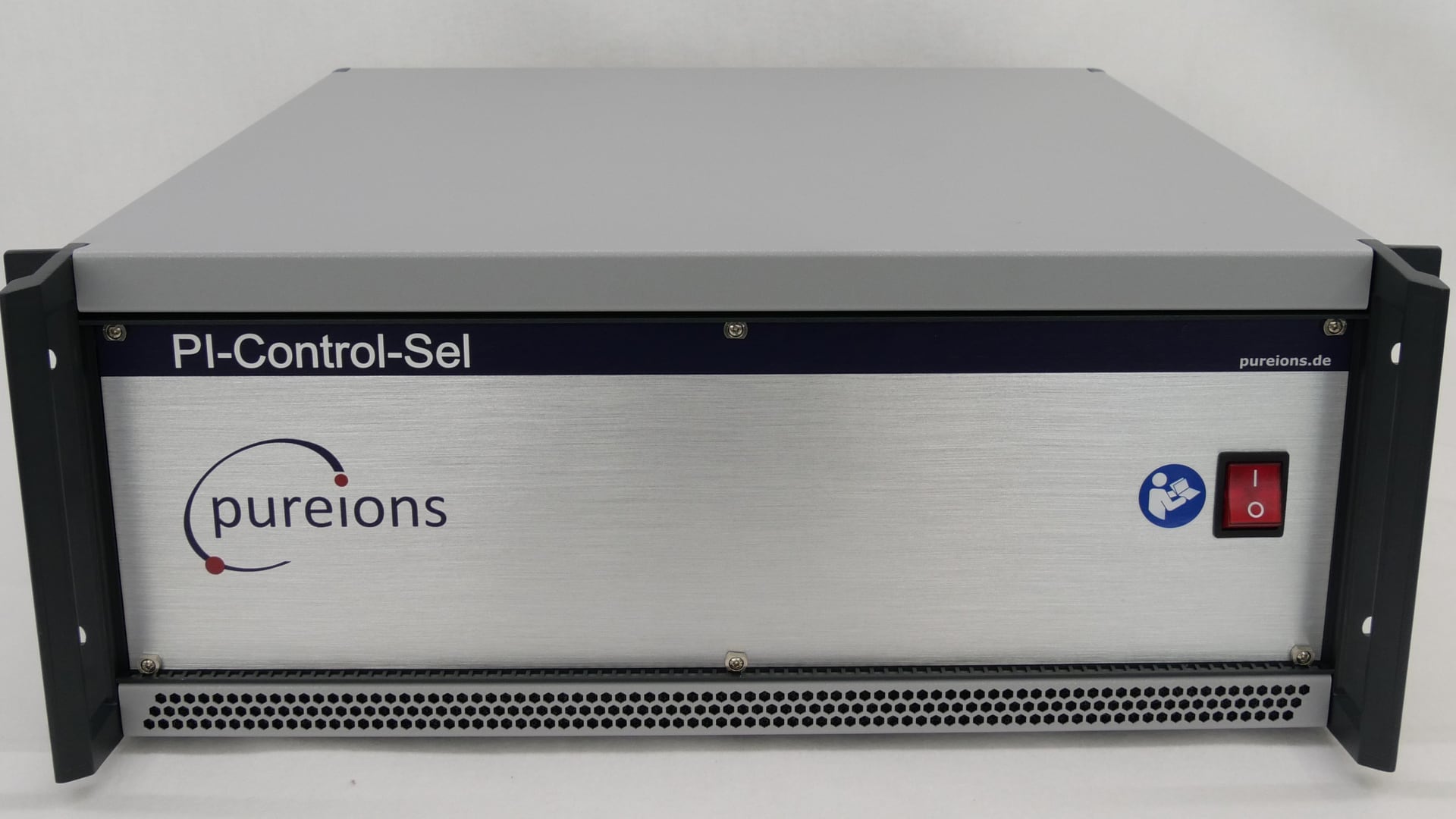

Diagramm einer Elektrospray-Ionenquelle, Ionenführung und eines Quadrupol-Massenfilters PI-Control-Rack-Elektronik

DIE MODULE DARUNTER

Eine Architektur. Viele Experimente.

Jedes System wird aus wiederverwendbaren Funktionsmodulen aufgebaut. Das schafft klare Schnittstellen und ermöglicht spätere Erweiterungen.

Ionenoptik

Funnel, Multipolführungen, Quadrupole und Fallen.

Vakuumhardware

Anwendungsspezifische Kammern, Schnittstellen, Pumpen und Sensoren.

Lokale Booster

Kompakte HF-Signalerzeugung nahe an der Kammer.

Rack-Steuerung

Zentrale Versorgung, Messung, Sicherheit und PC-Kommunikation.

Software

Eine Umgebung für Einrichtung, Betrieb und Erfassung.

IHRE ANWENDUNG DEFINIERT DAS SYSTEM

Sagen Sie uns, wo Ihr Ionenweg beginnt – und wohin er führen soll.

Wir unterstützen Sie bei der passenden Kombination aus Quelle, Ionenoptik, Vakuum und Elektronik.

E-Mail zu Ihrer Anwendung senden
