CONTROLLED ION-BEAM DEPOSITION
CIBD bringt ausgewählte organische Ionen von einer Quelle ins Vakuum und deponiert sie kontrolliert hinsichtlich Identität, Dosis und Depositionsenergie auf einer Oberfläche.
DIE ZENTRALE IDEE
Die konventionelle molekulare Deposition folgt meist einem von zwei Wegen: thermischem Verdampfen im Vakuum oder Deposition aus Lösung. Beide lösen einen Teil des Problems, doch keiner verbindet breite molekulare Kompatibilität mit sauberer, kontrollierter Vakuumdeposition.
ZWEI ETABLIERTE WEGE
THERMISCHER WEG
Sauberer Prozess, enges Molekülfenster
Saubere, lösungsmittelfreie Deposition im Vakuum.

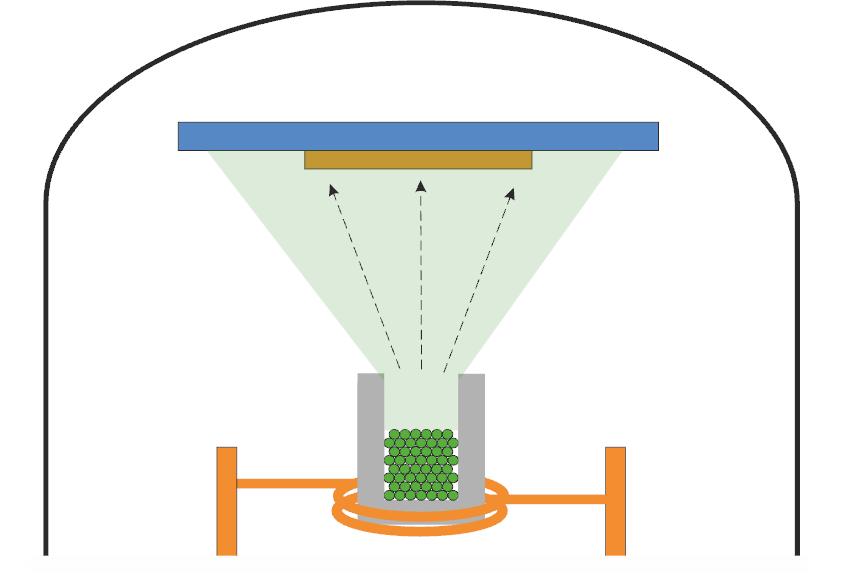

Erfordert ausreichende Flüchtigkeit und thermische Stabilität. Fragile oder nichtflüchtige Moleküle können sich zersetzen, bevor sie verdampfen.
LÖSUNGSBASIERTER WEG
Breiter molekularer Zugang, prozessabhängige Schichten
Für viele lösliche Molekülspezies geeignet, einschließlich großer und thermisch fragiler Verbindungen.

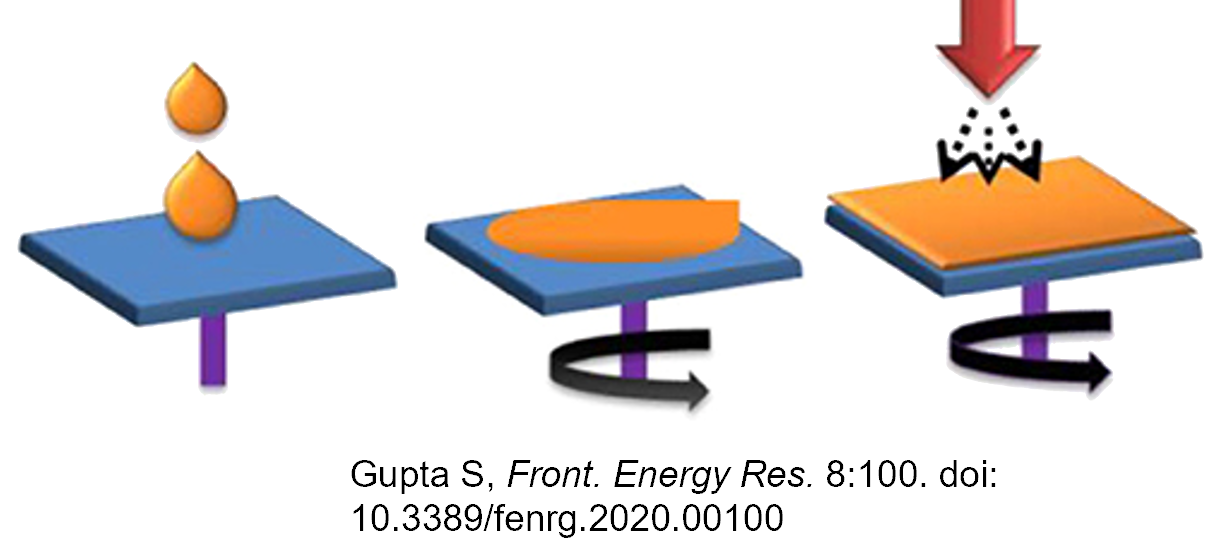

Schichtdicke und Homogenität hängen von Konzentration, Benetzung, Trocknung und Prozessführung ab. Lösungsmittelrückstände und Atmosphärenkontakt können die Oberflächenreinheit erschweren.
DIE GRENZE IN DER PRAXIS
Thermisches Verdampfen kann funktionelle Gruppen beeinträchtigen. Die lösungsbasierte Deposition erhält die molekulare Komplexität, doch Oberflächenreinheit und Morphologie bleiben an den Flüssigprozess gekoppelt.

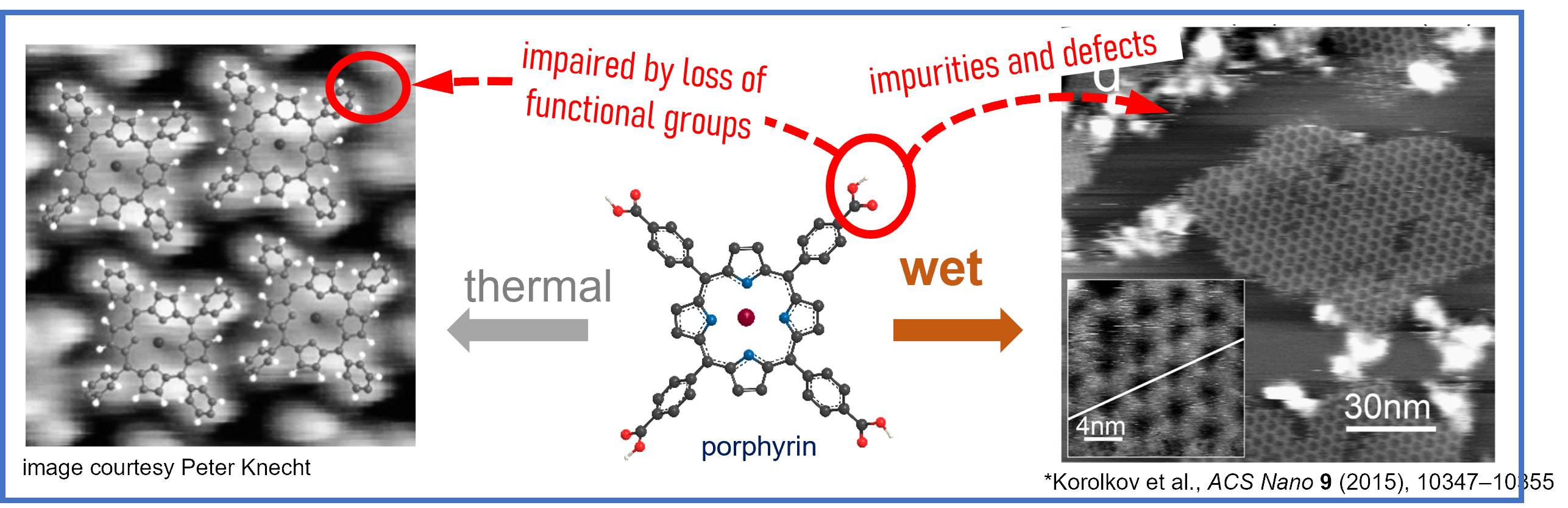

THERMISCHES VERDAMPFENFunktionelle Gruppen können verloren gehen
DEPOSITION AUS LÖSUNGVerunreinigungen und Defekte können zurückbleiben
DER WEG DES MOLEKÜLS

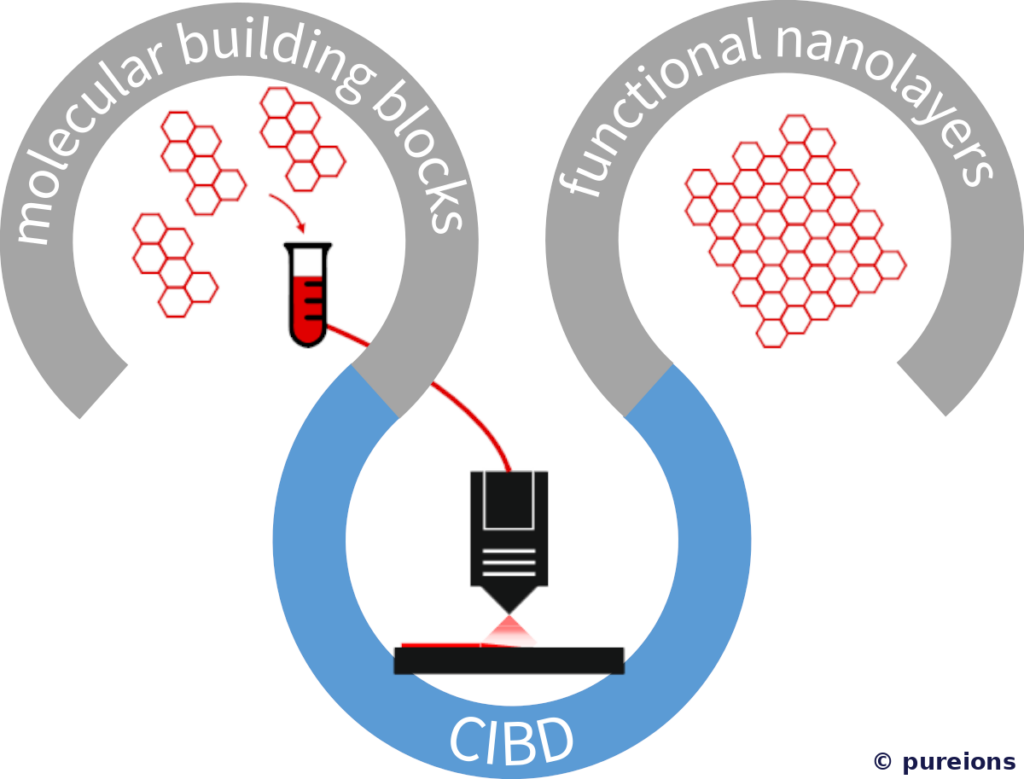

CIBD ist die vollständige Präparationsmethode. Elektrospray, Ionenführungen und Massenfilter übernehmen die einzelnen Schritte entlang des Weges.
DEMONSTRIERTES ERGEBNIS

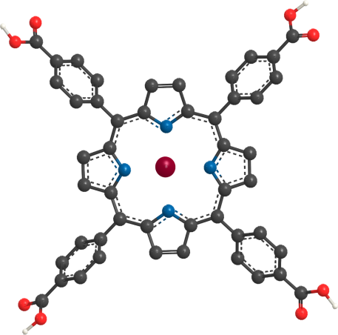

Cu-TCPP dient als direkter Test des vollständigen CIBD-Prozesses. Das Molekül wird aus einer Lösung in die Gasphase überführt, massenselektiert und unter Ultrahochvakuum weich auf Ag(111) deponiert. Die Massenspektrometrie bestätigt die Integrität der deponierten Spezies, während die Rastertunnelmikroskopie geordnete molekulare Strukturen auf einer atomar sauberen Oberfläche zeigt.
Hier erreicht das funktionalisierte Porphyrin die Oberfläche intakt und bildet eine geordnete Schicht, die Molekül für Molekül untersucht werden kann.
Die Massenselektion bestätigt die erwartete Cu-TCPP-Spezies und schließt verkürzte Moleküle und Addukte aus.
Stringente Massenselektion und UHV-Bedingungen unterdrücken Fragmente, Lösungsmittelrückstände und neutrale Verunreinigungen.

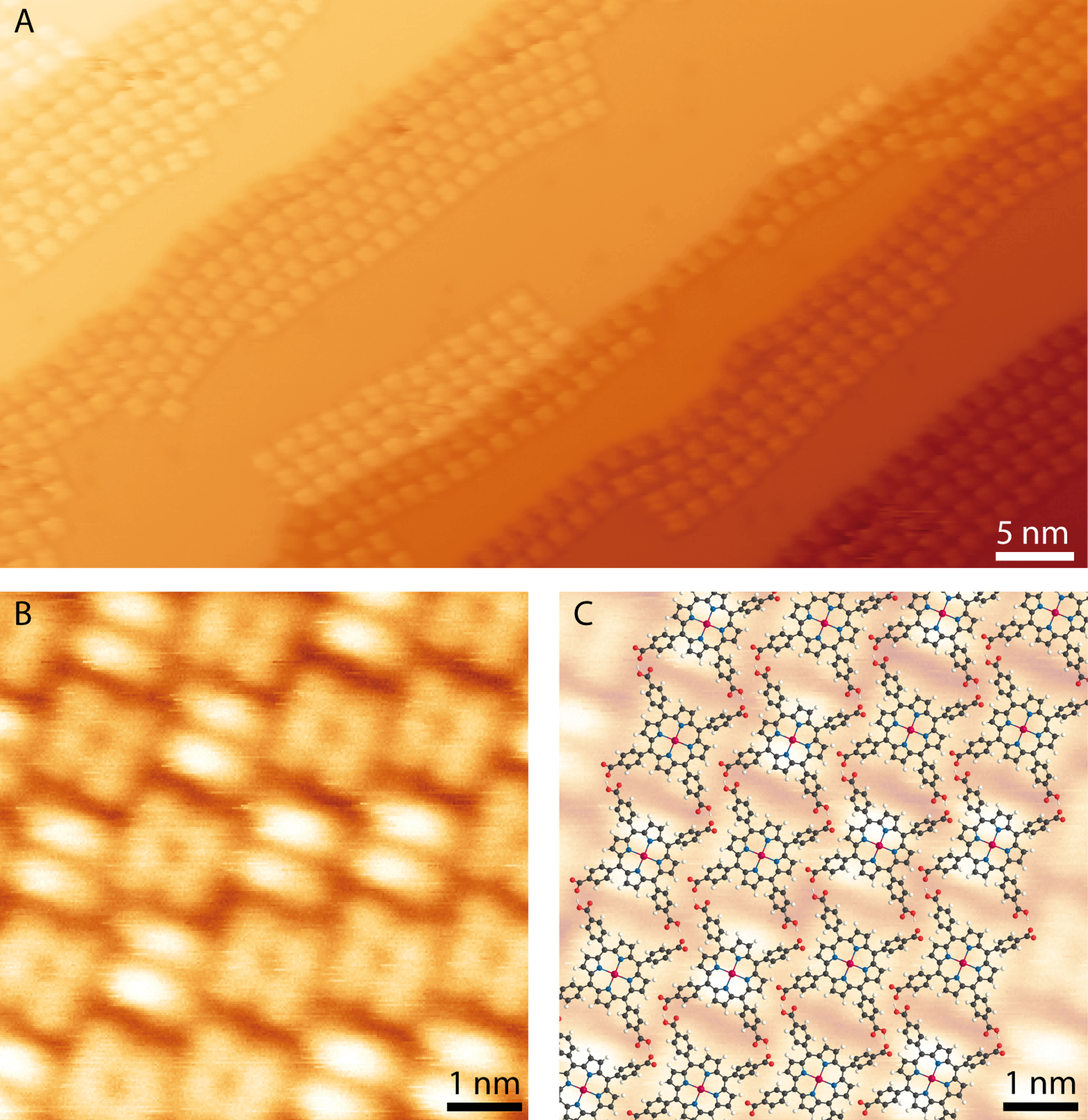

STM macht selbstorganisierte molekulare Strukturen und das saubere Substrat zwischen ihnen sichtbar.
WAS „KONTROLLIERT“ BEDEUTET
Entscheidend ist nicht nur, dass Moleküle die Oberfläche erreichen, sondern dass Strahl und Depositionsbedingungen für die Forschenden zugänglich bleiben.
Eine Ionenpopulation über ihr Masse-zu-Ladung-Verhältnis auswählen, m/z.
Den deponierten Ionenstrom integrieren, um die auf das Target übertragene Ladung zu bestimmen.
Elektrische Potentiale einstellen, um die kinetische Energie pro Ladung beim Auftreffen zu steuern.
Unter Hoch- oder Ultrahochvakuum auf ein ausgewähltes Target deponieren.
DER FINALE ANFLUG
Die Depositionsenergie verändert die Wechselwirkung des Ions mit dem Target. Sie ist daher ein experimenteller Parameter und nicht nur eine Transporteinstellung.
Das relevante Energiefenster hängt von Molekül, Ladungszustand, Substrat und wissenschaftlicher Fragestellung ab. Die beiden Bereiche sind eher als Kontinuum denn als universelle Schwelle zu verstehen.
Zielt darauf, die Molekülstruktur beim Aufbringen der ausgewählten Spezies auf die Oberfläche zu erhalten.
Kann beim Auftreffen gezielt Fragmentierung, Bindungsbildung oder Oberflächenreaktionen fördern.
DER SELEKTOR
Ein Quadrupol-Massenfilter trennt Ionen nach ihrem Masse-zu-Ladung-Verhältnis. Im pureions dQMF werden die Elektroden statt mit einem konventionellen sinusförmigen HF-Signal mit einem digital gesteuerten Rechtecksignal betrieben.

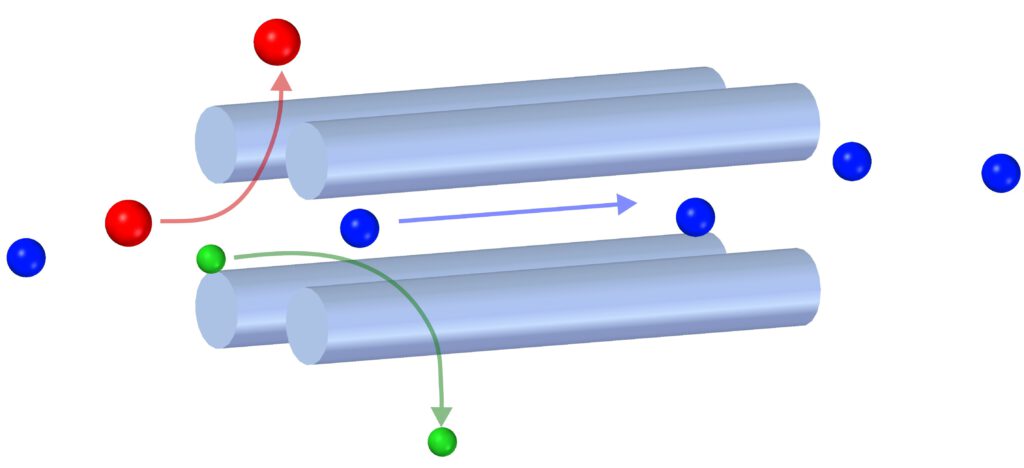

Die Flugbahn eines Ions hängt von seinem m/z, der Feldamplitude, der Quadrupolgeometrie und der Antriebsfrequenz ab. Nur Ionen mit stabilen Flugbahnen passieren die Stäbe.
Bei fester Quadrupolgeometrie und Stabilitätsbedingung verschiebt eine Verringerung der Antriebsfrequenz f das ausgewählte m/z zu höheren Werten, ohne dass die HF-Amplitude proportional erhöht werden muss.
DIREKTER VERGLEICH
| Merkmal | Konventioneller QMF | pureions dQMF |
|---|---|---|
| Antriebsform | Resonant erzeugte Sinuswelle | Digital gesteuertes Rechtecksignal |
| Antriebsfrequenz | Durch den Resonanzkreis im Wesentlichen festgelegt | Stufenlos einstellbar |
| Betrieb bei hohem m/z | Erfordert zunehmend hohe HF-Spannung | Antriebsfrequenz und HF-Spannung werden an das ausgewählte m/z |
Niedrigere Antriebsfrequenzen machen Ionen mit sehr hohemm/z zugänglich, ohne die HF-Spannung proportional zu erhöhen.
Frequenz und Amplitude lassen sich für unterschiedliche Molekülmassen und Ladungszustände optimieren.
Derselbe dQMF kann den einlaufenden Strahl scannen und während der Deposition eine ausgewählte Spezies übertragen.
Ein rekonfigurierbarer Arbeitspunkt unterstützt Ionen von organischen Molekülen bis zu großen biomolekularen Spezies.
MOLEKULARER BEREICH

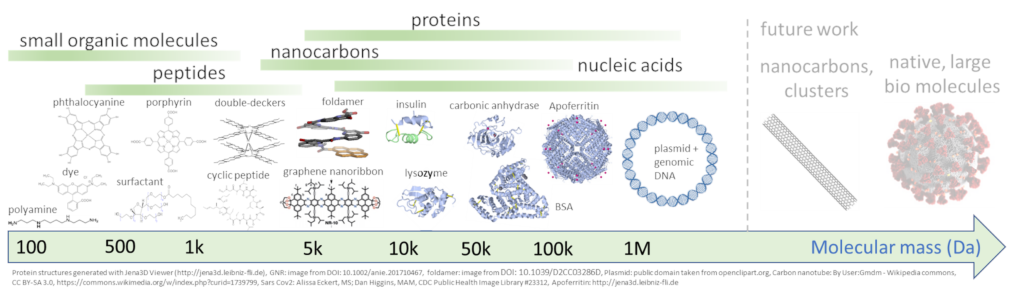

Der zugängliche Bereich wird durch Ionisation, Ladungszustand, Transmission und erforderliche Massenauflösung bestimmt – nicht allein durch die Flüchtigkeit. Demonstrierte Beispiele umfassen kleine organische Verbindungen, Proteine und DNA.
Ob ein bestimmtes Molekül geeignet ist, hängt weiterhin von Ionisationseffizienz, Strahlstabilität und der Wechselwirkung mit der gewählten Oberfläche ab.
PUBLIZIERTER NACHWEIS
Navigate Flying Molecular Elephants Safely to the Ground: Mass-Selective Soft Landing up to the Mega-Dalton Range by Electrospray Controlled Ion-Beam Deposition
Der veröffentlichte Prototyp deponierte thermolabile und nicht sublimierbare Modellspezies über vier Größenordnungen der Molekülmasse bis 1,7 MDa und demonstrierte strukturerhaltende Deposition im Ultrahochvakuum.
